可指定波形宽度时间作为触发状态,适合应用于PWM讯号检测或时脉讯号测量等。此模组在LAP-C(322000)中为标准配件,其余LAP-C系列则需选购,另外在LAP-D系列则无需外挂模组(内建)即可使用此功能,LAP-B不支援smart+软体。

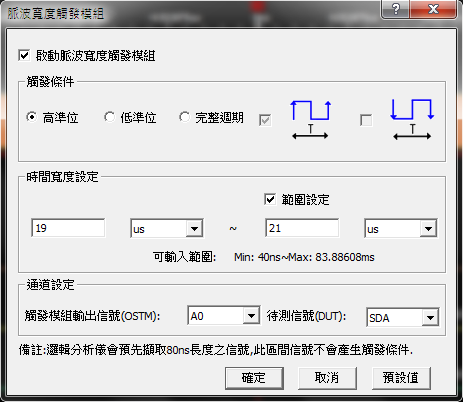

图一: 脉波宽度触发模组设定视窗

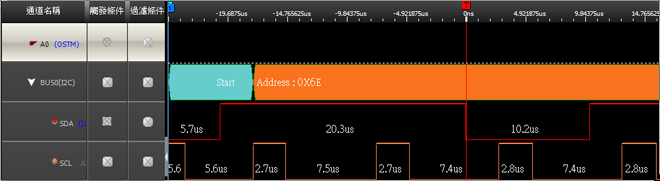

图二: 条件设置为高准位触发,时间频宽设定在19us~21us之间,如图T bar Trigger在条件范围内的转变暂态上
