使用者可自行设定分析触发条件成立前的状态或是触发条件成立后经过特定时间之资料波形。
预先触发： 透过设定触发位置百分比，可设定逻辑分析仪显示结果为触发前的状态，如图一所示，设定为90％表示仅保留10％的记忆空间为储存触发后状态，而90％的记忆空间留给触发前状态显示。

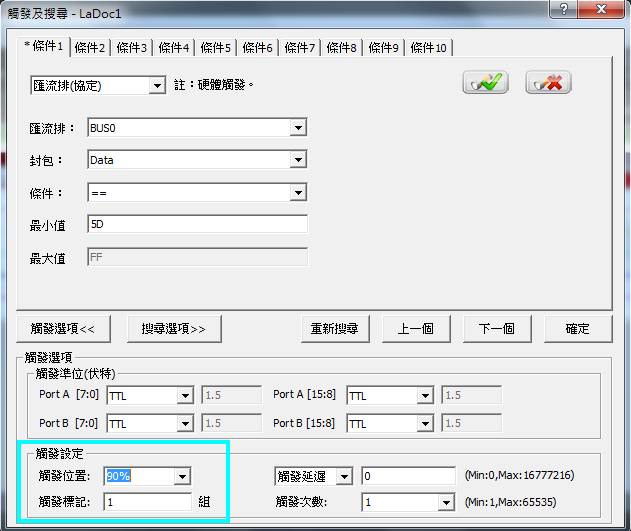

图一：触发位置90％
设定一组并列汇流排并将触发条件设定为0X5D，并设定触发位置为90％，进行讯号撷取可看见0X5D之前的资料状态。

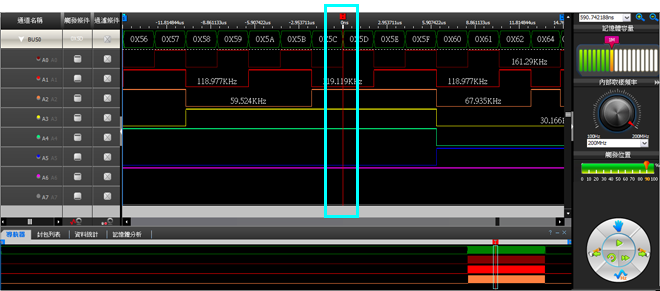

图二：触发条件为0X5D并设定触发位置为90％
延迟触发： 透过延迟触发功能，使用者可指定当触发条件成立之后经过设定延迟时间才让逻辑分析仪开始记录波形并显示。图一为设定触发延迟时间为50us，在视窗中输入想要延迟的时间，点下确定之后进行波形撷取便可看到延迟50us的波形状态。

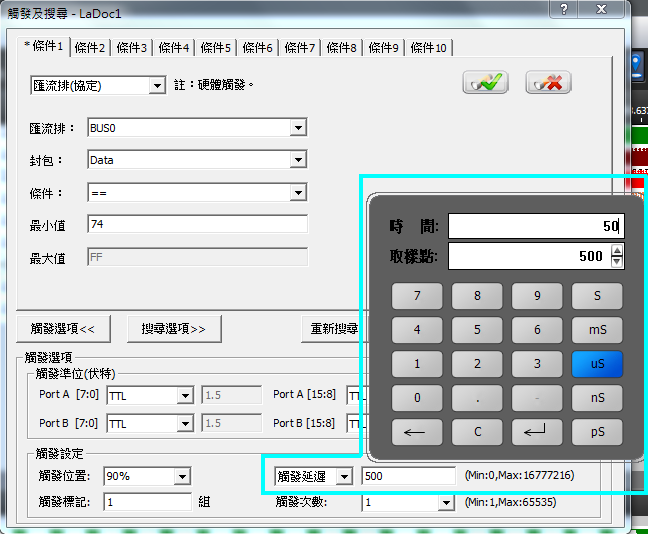

图一：延迟触发50us

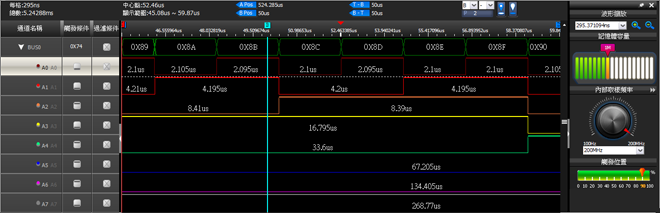

图二：设定触发条件为0x74并设定触发延迟50us
