孕龙科技逻辑分析仪提供多组定位Bar功能,除了本来就快速使用的A、B、T bar,还可自行增加 A ~ Z共250的定位Bar方便分析讯号,设定画面如图一:
图一: 新增定位条
如图一所示,使用者可以在某一Bar上打上注解,方便使用者了解这条Bar的用意,也可以自行设定新增Bar的颜色及摆放位置,亦可设定相对应快速键(数字键0 ~ 9)。图二与图三为新增三组Bar的画面,分别增加Address、Data_EN、New_Bar1。

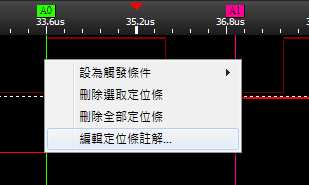

图二: 右键设定定位条

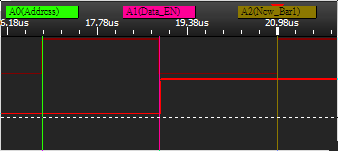

图三: 新增及注解定位条

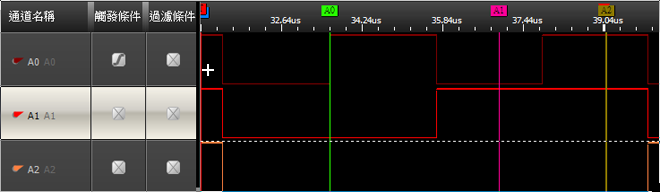

使用者更可自行从波形视窗最左侧直接把Bar(向右)拉出来使用,以更快速更直接的方式帮助使用者快速使用Bar。如图四所示,当滑鼠移动视窗边缘一个白色加号的符号就会浮现。
图四: 视窗边缘,增加新bar的符号
