使用定位Bar自动贴齐功能,在定位波形边缘时可自动与波形边缘贴齐,避免造成测量误差。
操作示波器CURSOR时常常会因为无法对齐波形边缘而使得测量结果会有些许误差产生,相对的在使用逻辑分析仪时,使用定位Bar也会有相同的问题产生,如图一及图二所示:
图一: 以手动方式将A bar贴齐于上升缘

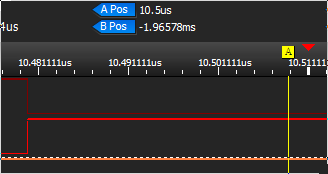

图二: 以A Bar为中心点放大后发现A Bar位置与待测上升缘仍有许多差异。
孕龙科技逻辑分析仪提供定位Bar自动贴齐功能,由软体自动将定位Bar与目标边缘贴齐。

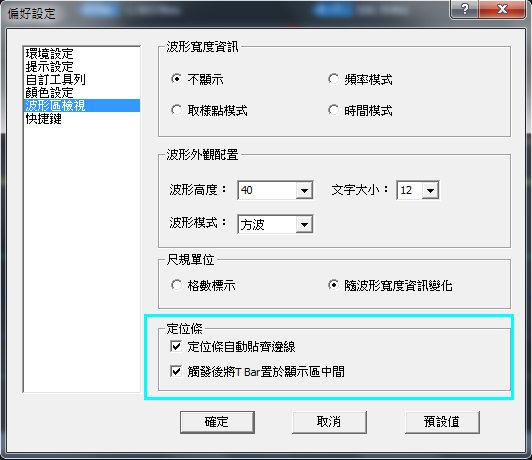

图三: 定位Bar自动贴近功能

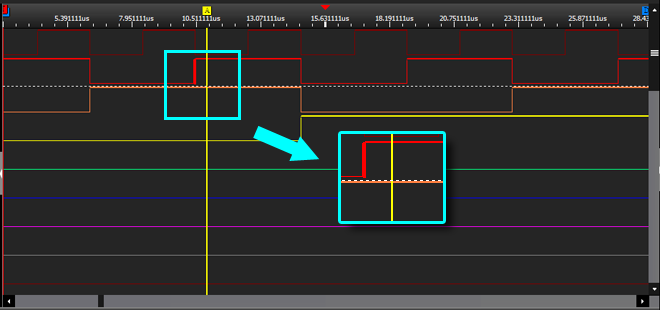

图四: 使用自动贴齐功能进行波形边缘贴齐(放开时即会贴齐边缘)
