  逻辑分析仪
  I2C-SPI Control Center
  总线协定分析
  软件开发工具(SDK)
  周边产品
  软件分析工具介绍
  Development tool kits
   认证与获奖记录

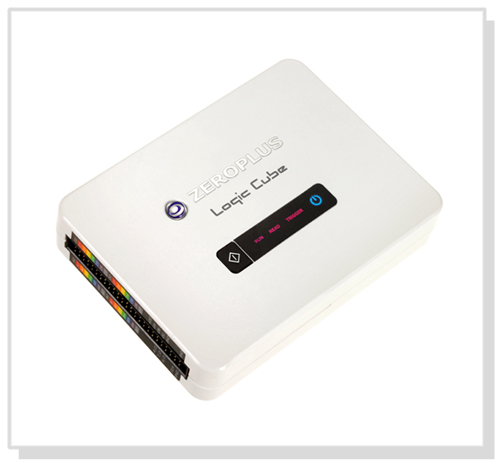

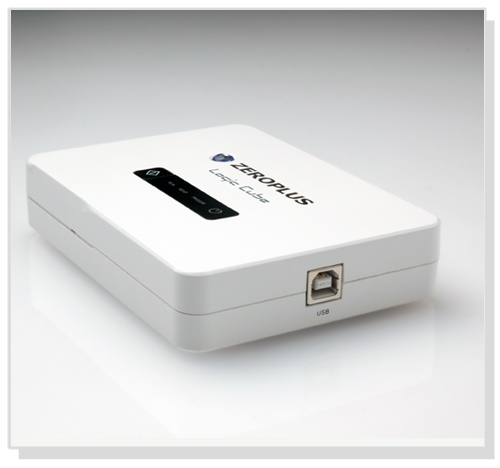

LAP-C(322000)

(影片介绍 – 孕龙逻辑分析仪 - 基本架设)
.内部取样频率:100Hz~200MHz
.内存容量:64Mbits
.每信道内存深度:2Mbits
.触发通道 :32CH
.PC-Based界面
.采USB1.1(2.0)传输供电
.总线协议触发:串行 / 并行

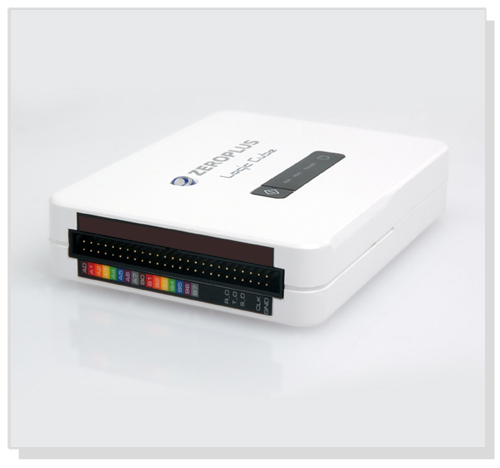

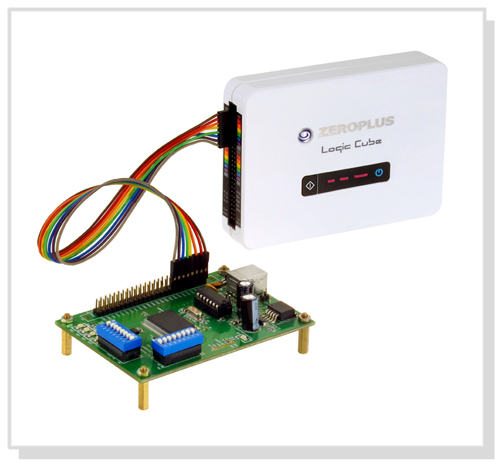

LAP-C(162000)

(影片介绍 – 孕龙逻辑分析仪 - 基本架设)
.内部取样频率:100Hz~200MHz
.内存容量:64Mbits
.每信道内存深度:2Mbits
.触发通道 :16CH
.PC-Based界面
.采USB1.1(2.0)传输供电

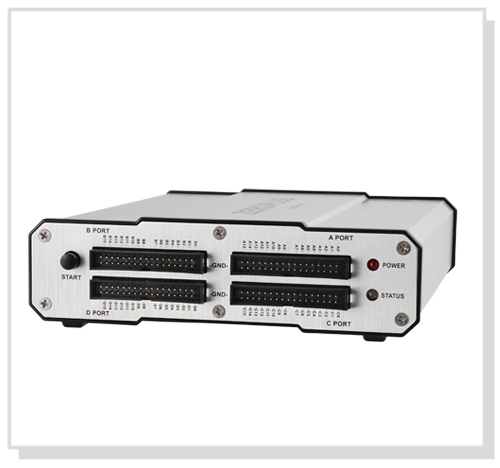

LAP-B(702000R)

(影片介绍 – 702000R product package review)
硬件模式: 低速模式(LSMC) / 高速模式(HSFC) / 记忆折迭模式(MEMFOLD) / 超高速模式(3CH_2GHz)

时序量测取样频率:
LSMC → 333MHz
HSFC → 500MHz / 1GHz
MEMFOLD → 400MHz
3CH_2GHz → 2GHz

内存容量: 140Mbits
每信道记忆深度: 2Mbits / 4Mbits / 8Mbits / 16Mbits / 32Mbits / 64Mbits / 128Mbits
触发通道: 70 CH / 32 CH / 16 CH / 8 CH / 4 CH / 2 CH / 1 CH
数据压缩: 最高倍率为2^32
硬件总线触发: YES
触发阶层: 最大256阶
串行总线触发: YES








汽车电子
CAN 2.0B DSI Bus FlexRay 2.1A LIN 2.1
MVB WTB

电脑周边
AMD_SVI2 DDC EDID GPIB FWH
IDE Low Pin Count LPC-SERIRQ LPT
PCI PECI PS/2 Serial GPIO IBPI
SVID USB 1.1 USB 2.0

IC接口
BDM HPI JTAG 2.0 1-WIRE
3-WIRE MCU-51 DECODE MDDI MICROWIRE
I2C MIPI DSI SLE4442 SPI
SSI Interface SPI PLUS ST7669 UART(RS-232C/422/485)
1-Wire(Advanced) Serial Wire Debug(SWD)

数字多媒体
AC97 AES_EBU DSA Interface DP AUX Channel 1.1
HD Audio HDMI CEC I2S MHL-CBUS
MIDI MIPI_CSI-2 PCM PSB Interface
S/PDIF STBus

基本逻辑应用
ARITHMETICAL LOGIC DIGITAL LOGIC JK FLIP-FLOP UP DOWN COUNTER


存儲器
Compact Flash 4.1 eMMC I2C(EEPROM 24L) I2C(EEPROM 24LCS61/24LCS62)
SPI Compatible(Atmel Memory) MICROWIRE(EEPROM 93C) Quad SPI SAMSUNG K9(NAND Flash)
SD2.0/SDIO SD3.0 UNI/O

光电
7-SEGMENT LED CCIR656 CMOS IMAGE DALI Interface
DM114/DM115 DMX512 LCD12864 LCD1602
LG4572 LED Pitch Array RGB Interface S2Cwire/AS2Cwire
SCCB

红外线
IRDA NEC PD6122 Philips RC-5 Philips RC-6
PT2262/PT2272

电源管理
BMS HDQ PMBus 1.1 QI
SDQ SMBus 2.0

无线通讯
Differential Manchester DigRF ISO7816 UART KEELOQ Code Hopping
MANCHESTER MII SIGNIA 6210 MILLER
MIL-STD-1553 MODIFIED MILLER SWP WIEGAND
WWV/WWVH/WWVB

其他应用
DS1302 DS18B20 IO-Link Line Code
HART KNX ModBus MODIFIED SPI
OPENTHERM 2.2 PROFIBUS SHT11 YK-5
