此功能可快速进行channels的讯号周期统计,也就是有多少个正周期、负周期与总周期数都将一目了然。运用此功能不仅能省去人工计算周期数,也可帮助工程师快速设定在条件满足下,整个讯号放送的周期数是否稳定正确。 简单来说,可让工程师自行指定通道将该通道中的正周期数、负周期数、完整周期数或是设定时间周期以检视通道内是否有超出条件。
启动统计功能键如下图标示处 (蓝色框)

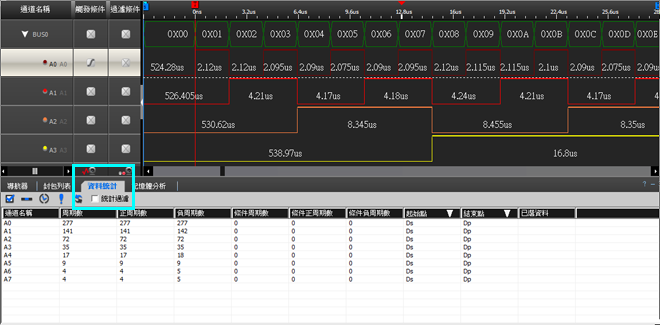

图一: 资料统计功能
资料统计功能还有其他方便的功能,如设定范围参数及警示参数,可让工程师自行设定条件,让资料统计功能可依据设定条件内容计算出符合条件的波形周期。

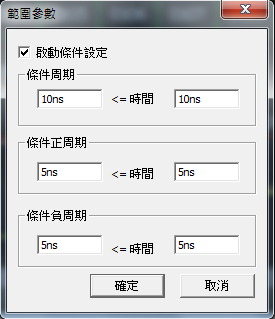

图二: 范围参数视窗

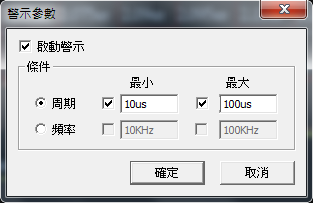

图三: 警示参数视窗

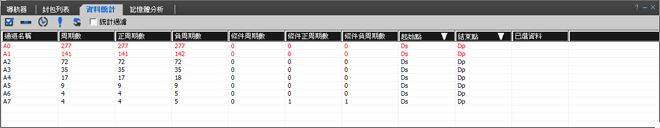

图四: 警示选项判断A1通道含有超出条件之波形
