« 軟體相關 »


為什麼有些檔案無法開啟?

有可能是檔案放置於過深處的地方,因Windows有系統限制,如果文件所有路徑名稱與文件名稱加起來,英文總長超過230個字元,中文超過115個字元,Windows會限制無法打開,請將檔案存放於較淺位置開啟。


為什麼邏輯分析儀軟體切換為簡體或繁體中文後,軟體介面會是亂碼?

建議使用原生作業系統(純簡體或純繁體),避免軟體介面出現亂碼。


我的電腦使用Win10作業系統,為什麼LAP-F1使用長時間紀錄錄製完成,將檔案另存於桌面後,程式會自動關閉?

因Windows對於桌面的存取權限較高,建議將長時間紀錄時的資料儲存磁碟設定於D槽


如何安裝Win7和Win10至LAP-C並且讓APP發生作用?

以下連結是Win7在LAP-C中讓APP運作的建議:
http://bd.zeroplus.com.tw/www/lac_s31403_all.zip

1. 用戶在WinXP作業系統裡使用相容性的模式,便能在正常模式中使用軟體
2. 請參考下列關於相容性模式的連結:
https://www.youtube.com/watch?v=_QtxU14KIp0
3. 如果仍然無法運作,請截取螢幕圖片並回寄email給我們做進一步的處理。


我的電腦作業系統是Win8(以上版本),邏輯分析儀驅動程式無法成功安裝?

請下載孕龍科技邏輯分析儀_Window 8-8.1 問題與安裝說明書
依照步驟完成即可。


為什麼軟體功能 or 匯流排輸入註冊碼後無法使用?

請先檢查軟體視窗上方的S/N號碼是否正常顯示,若顯示號碼為000000-0000則表示目前是以展示模式開啟,請先確認LA硬體安裝連接是否正常。若LA序號可正常顯示,有可能是Windows使用者權限設定問題,請確認當前操作之作業系統使用者是否具系統管理者權限(Administrator),因註冊功能會使用到Windows系統登入檔,所以必須要擁有系統管理者權限(Administrator)才能夠正常使用。


電腦系統是VISTA64,邏輯分析儀軟體無法自動安裝?

請下載VISTA64手動安裝說明書


類比波形可以顯示出正弦波嗎?

因為是參考並列匯流排數值所描繪的波形,所以可以繪出任何波形,完全依匯流排數值而定。也就是資料是正弦波的內容值,畫出來就是正弦波;如果資料是音樂資料,畫出來就是聲波的波形.


目前類比波形顯示為何一定要最少四通道?

因四位元有16種數值變化,畫出來的類比波形是最基本的要求,位元數再少畫出來波形就完全是梯形,失去類比波的意義。


當使用內部取樣擷取並列匯流排資料時,會有匯流排資料誤差情形發生,例:資料順序應是2A、2B、2C,經取樣後卻得2A、2B、28、2C,再2B與2C之間多出一筆28的資料,造成判斷困擾。

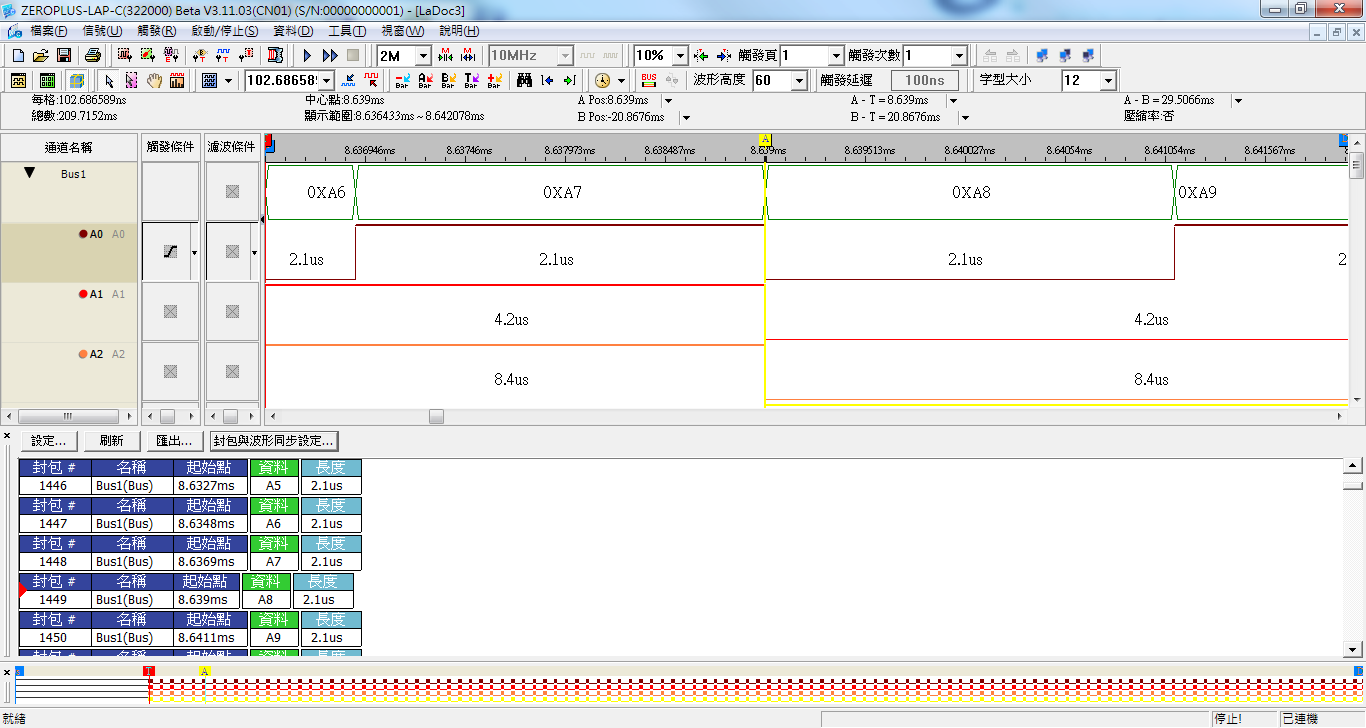

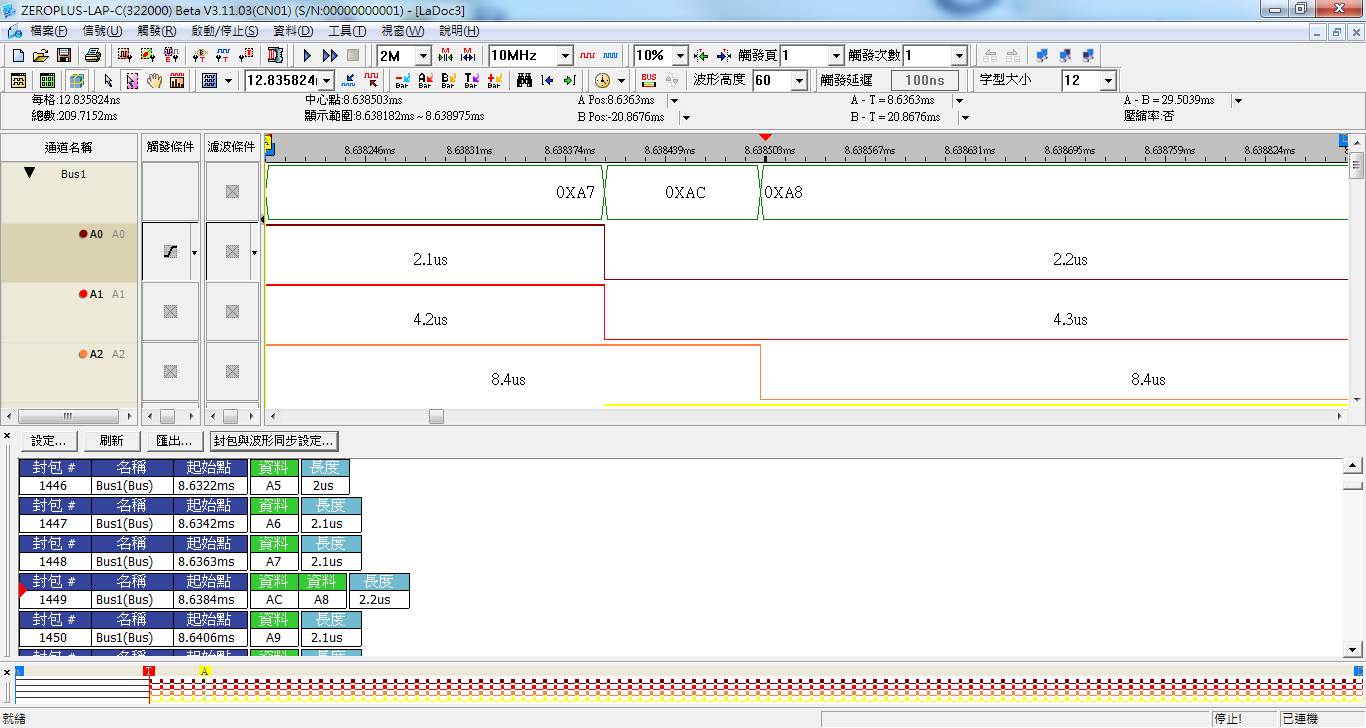

造成原因是因為邏輯分析儀顯示均為方波,而實際信號卻是因為電壓的變化才會有正負週期的產生,比方說,當信號從0V提升為1.5V時,會有一定的轉態時間,而此轉態時間就會使邏輯分析儀判斷為1或0,所以當我們將邏輯分析儀的波形顯示改為斜率波形,就可以清楚看見信號在轉態時所發生的資料變化。如果客戶不希望看見因斜率造成LA的誤判,可建議使用外部取樣,直接使用待測物上的時脈,使其與LA同步,如此便不會有此情形發生。下圖左為使用內部取樣上數計數器之波形,在0XA7及0XA8中出現一筆0XAC,下圖右是使用外部取樣後的結果在0XA7及0XA8中就不會出現取樣誤差的狀況。

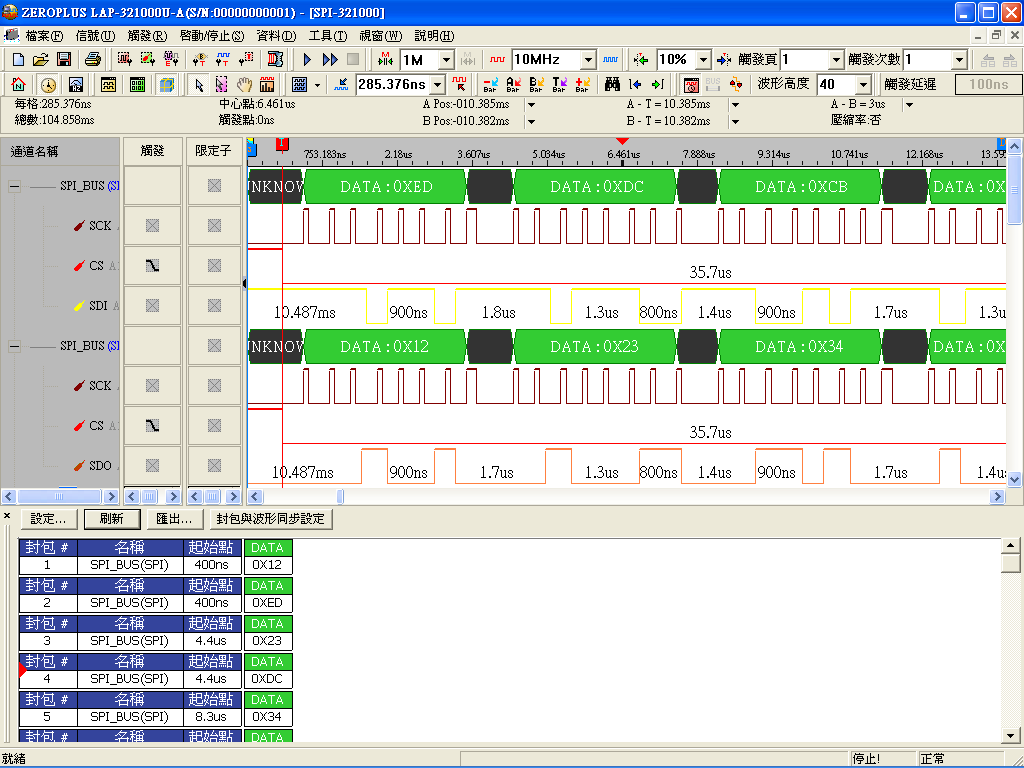

使用特殊匯流排SPI時,只能選擇解碼MOSI或MISO,可以同時解碼MISO及MOSI嗎?

可以!通道可重複開啟,只要將CS、、SCK、MOSI設定成一組匯流排,再新增二條重複通道的CS及SCK再和MISO設定成一組匯流排,然後分別設定成特殊匯流排解碼即可。另外也可以同時解碼多組不限類型的特殊匯流排。


當SPI匯流排沒有實際的致能線時,要如何解碼

孕龍的SPI匯流排可以提供您在沒有實際的致能(SS)信號時解碼,只是先利用A、B BAR量測出DATA信號中最少的信號區段時間,再至自定義模擬SS設定部分輸入即可。


為什麼使用Double模式時,不能使用Enable Delay功能?

為使邏輯分析儀取出最佳波形,使記憶體發揮最大功效,故在使用Double模式時,雖仍可使用Enable功能,但系統並不支援Enable Delay功能。

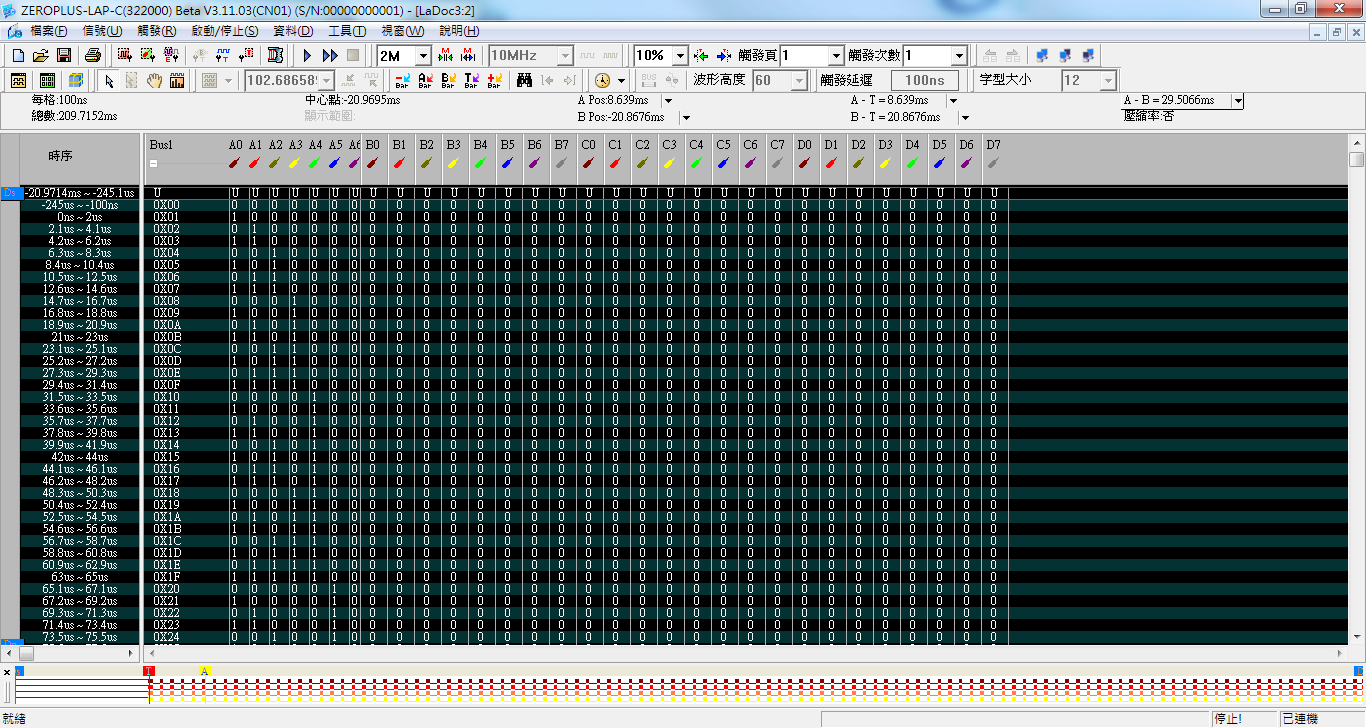

能否以狀態模式來顯示波形?

您只要在視窗功能中選擇狀態視窗顯示即可


波形顏色在更改過後,若想再回到預設顏色,能否有一"恢復預設值"之功能?

在使用者自訂的選擇項內有此選擇項。


為什麼我的文字畫面會被遮住或是超出文字框呢?

目前軟體支援Windows 的繁體、簡體、英文語系,若您的軟體界面,發生這種問題,可能是您Windows系統的外觀字型設定問題,請您恢復成為系統預設值,便可正常使用。


可否提供純文字檔的檔案儲存格式?

於V1.03.01版以上均提供波形文字匯出功能,可將波形檔案匯出成文字檔,孕龍科技不斷的更新軟體版本及新增功能,歡迎客戶踴躍下載更新。


如何更新軟體?

軟體開啟時若操作的電腦環境擁有上網連線能力,軟體會透過網路自動檢查是否需要更新,並且會自動下載新版軟體,在安裝新軟體前建議先移除舊版軟體。

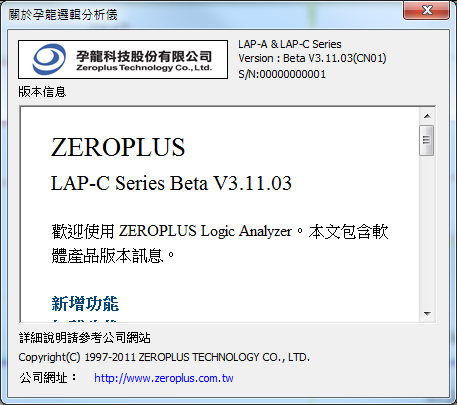

如何得知軟體的版本?

在軟體的選單上選擇[說明]後再選擇[關於孕龍科技邏輯分析儀]即可得知該軟體版本。

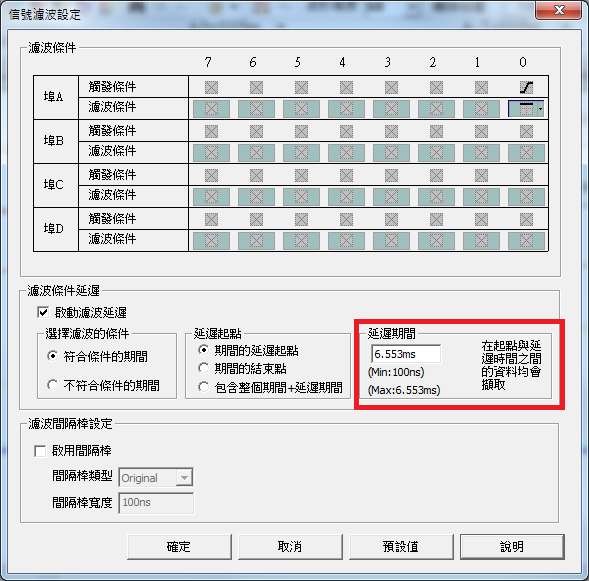

在使用濾波延遲的功能時,最長可以延遲幾秒?

必須依照取樣頻率而不同,軟體有建議值。

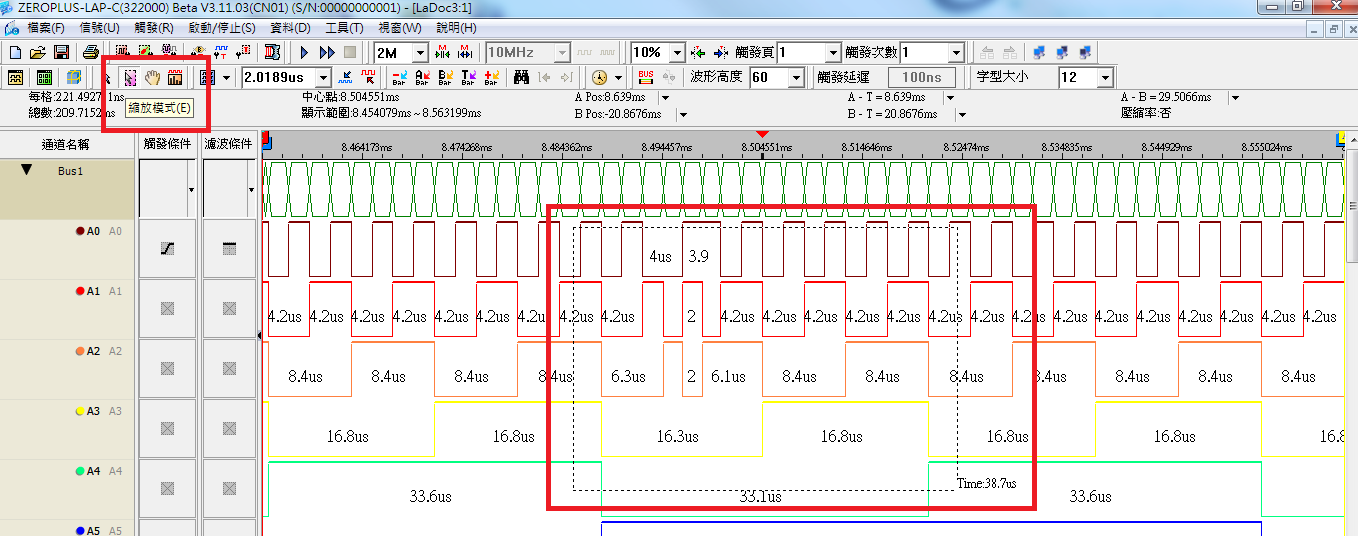

可否在波形區域直接按下滑鼠左鍵或滾輪來放大波形?

滾輪目前已提供作為波形的左右滾動使用,因此改以選擇區域來放大或縮小波形,在V1.03版已加入此項功能。


存檔時相關設定是否有儲存?

除了波形資料外,當初設定的觸發條件或其他相關設定均會隨著檔案一起儲存。


Trigger是否可以Pre-Trigger或Post-Trigger?

可以。

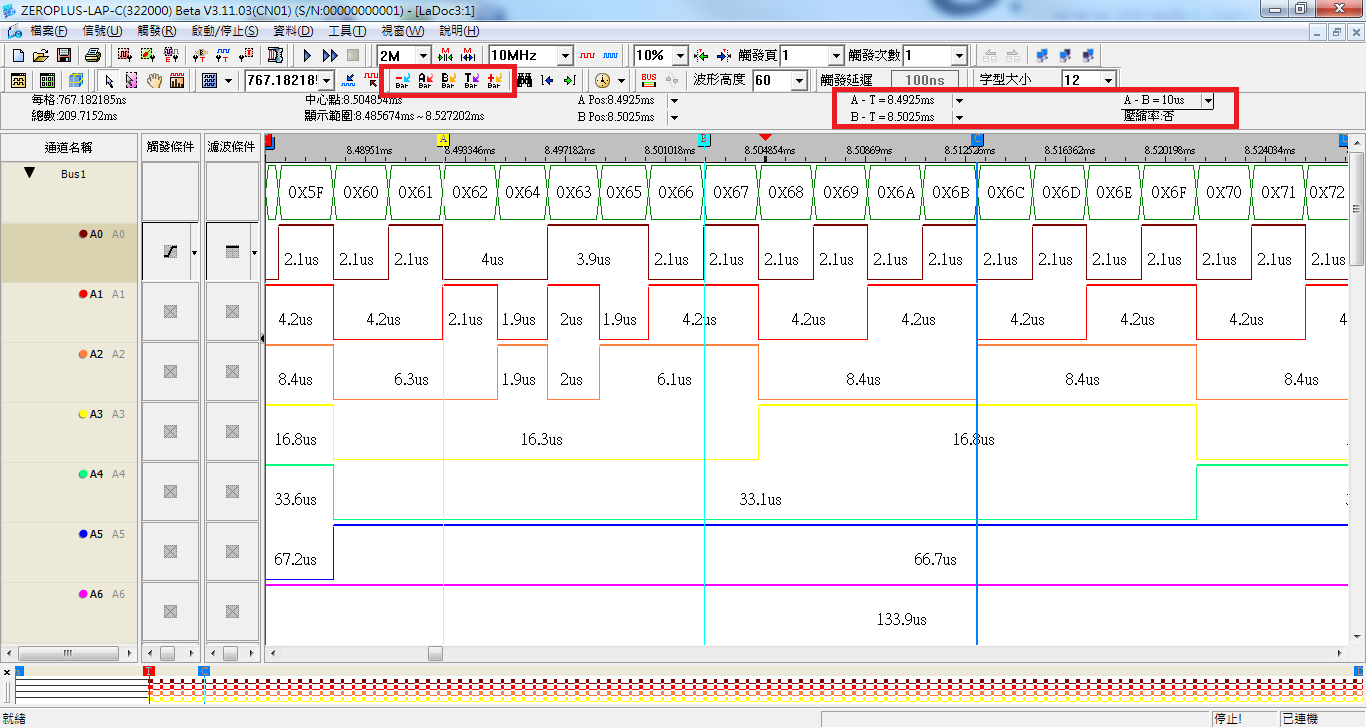

什麼是定位Bar?

定位Bar就類似示波器的游標,可標示出資料位置與資料位置之間的時間關係。


使用壓縮功能的時機?

若所要分析的待測物訊號時間並不長、或是待測物訊號變化很頻繁,則不建議使用壓縮功能。反之若是需要長時間的擷取訊號或是待測物訊號變化很緩慢,此時使用壓縮便能夠發揮較高的倍率。
