主程式介紹

使用觸發分頁功能可將漫長的資料訊號分成頁數進行擷取分析，LAP-D系列無此功能，但可使用觸發延遲做相同功能。 例如使用上數計數器進行訊號擷取，並將每一分頁設定記憶深度為2K，所顯示的波形結果如下：

圖一: 觸發條件及搜尋底下，觸發頁設定為1

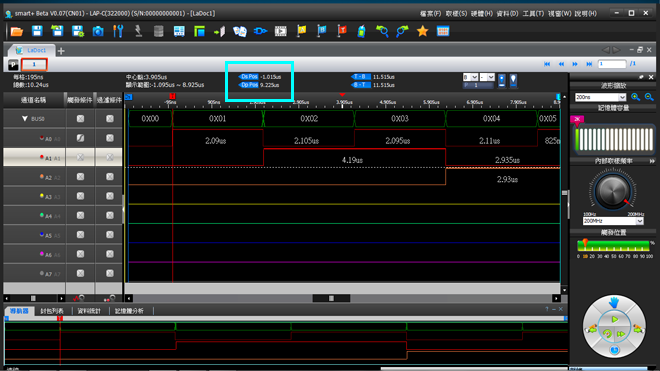

圖二: 記憶深度2K，觸發頁1，可注意時間結束點為9.225us

圖三:觸發條件及搜尋底下，觸發設定 – 觸發頁設定為2

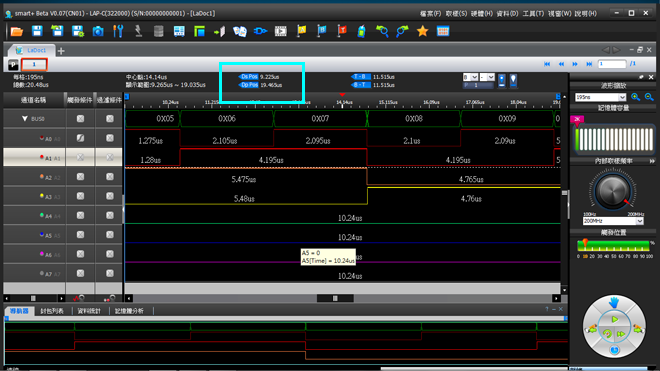

圖四：記憶深度2K，觸發頁2， 可注意時間起點為9.225us，結束點為19.465us

其它以此類推。在使用觸發分頁可在相同觸發條件底下，分批將訊號完整擷取，分頁及分頁間資料不中斷，更能幫助使用者進行長時間訊號分析。
