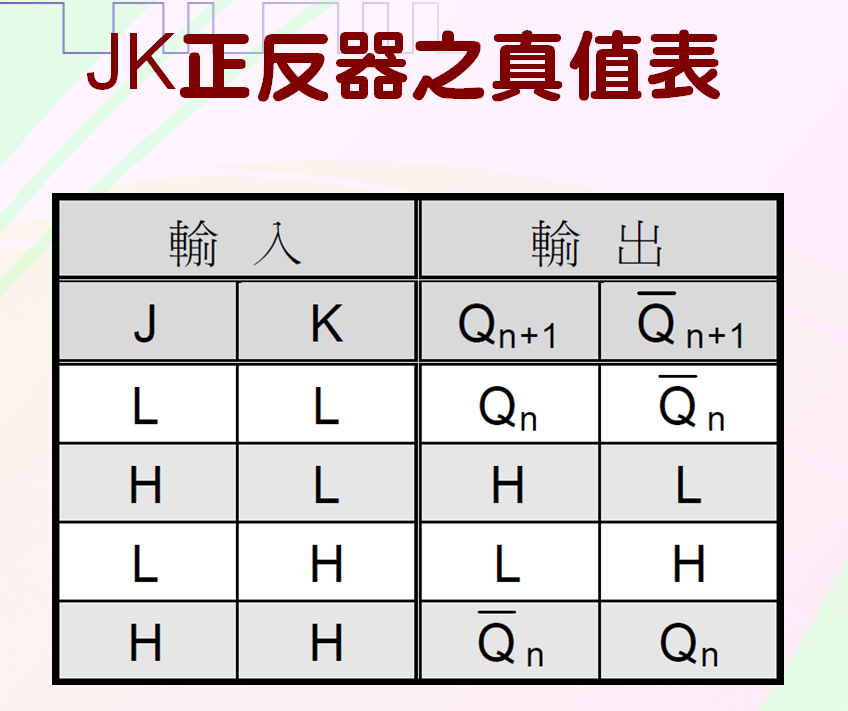

7476正反器信號追蹤與分析：7476內含兩個主奴式JK正反器(Master-Slave JK Filp-Flop)，在本單裡將追蹤其中一個JK正反器的信號，以驗證其功能。 　　通常正反器都需要時鐘脈波，做為同步之用，而時鐘脈波的觸發方式主要有正緣（或稱為升緣，Rising Edge）觸發與負緣(或稱為降緣，Falling Edge)觸發兩種，所謂「正緣觸發」是指在時鐘脈波的正緣時，正反器的輸出才會變化；反之，「負緣觸發」是指在時鐘脈波的負緣時，正反器的輸出才會變化．．．．．． 　　當7476的PR與CLR接腳同時為0時，將會發生什麼．．． 　　測試電路與激勵信號都準備完成後，即可進行信號追蹤。首先將進行邏輯分析儀與待測試電路板間的連接，如圖(26)所示，而待測電路的電源，可外接+5V，或直接連接到邏輯分析儀的VDD(3.3V)與GND端。當然．．．． 　　更多細節，都在數位追蹤技術.....
