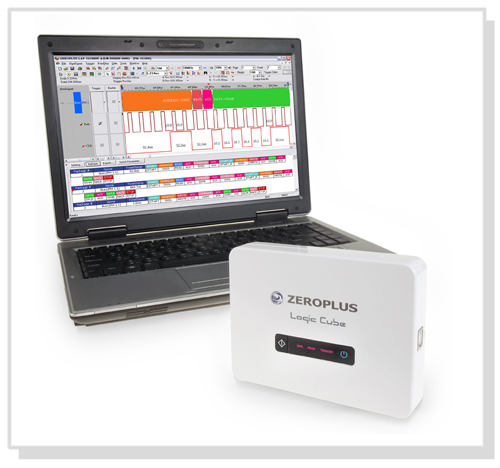

LAP-C(32128)

User Manual

Software

Free -

1-WIRE、7-SEGMENT LED、I2C、MANCHESTER、MICROWIRE、MILLER、SPI、SSI Interface、UART(RS-232C/422/485)

Option -

3-WIRE、AC97、ARITHMETIC LOGIC、CAN 2.0B、CCIR656、Compact Flash 4.1、DALI Interface、DIGITAL LOGIC、DIGRF、DMX512、DSA Interface、FLEXRAY 2.1A、HD Audio、HDMI CEC、HDQ、HPI、I2C(EEPROM 24L)、I2S、IRDA、ISO7816 UART、JK FLIP-FLOP、JTAG 2.0、LCD 12864、LCD1602、LIN 2.1、Low Pin Count、LPC-SERIRQ、LPT、MCU-51 DECODE、MII、ModBus、MODIFIED MILLER、MODIFIED SPI、MVB、NEC PD6122、OPENTHERM 2.2、PCM、PECI、Philips RC-5、Philips RC-6、PMBus 1.1、PROFIBUS、PS/2、PSB Interface、S/PDIF、SAMSUNG K9(NAND Flash)、SCCB、SD2.0/SDIO、SDQ、SIGNIA 6210、SLE4442、SMBus 2.0、SPI PLUS、ST7669、STBus、UNI/O、UP DOWN COUNTER、USB 1.1、WIEGAND、WTB

» 建议与询问 «

【产品规格】
取样频率	内部(时序)(异步) 100Hz~200MHz 外部(状态)(同步) 100MHz
待测信号	频宽 75MHz(-3dB) 触发电压范围 -6V~+6V 触发电压分辨率 ±0.1V
内存	内存容量 4Mbits 每信道内存深度 128Kbits (Max 32Mbits for compression)
触发	触发方式 Pattern/Edge 触发通道 32 CH 延后触发 YES 触发阶层 1 Level 触发计数 1~65535
软件功能	波形数据压缩 Max 32Mbits, 可用通道24CH 时基范围波形垂直缩放比例操作接口波形触发分页最大值波形宽度显示波形滤波及延迟波形触发延迟可增加定位棒定位棒自动贴进功能软件自动升级可选择分析数据的范围资料统计自动存档波形滤波分隔棒总线分析数据比对:不支持总线Latch功能:不支持总线封包列表功能封包列表汇出功能＊总线封包触发: 并行＊脉波宽度触发模组: 选购
电源	电源USB (DC 5V, 500mA) 静态消耗功率 1W 瞬间最大消耗功率 2W
其它	系统支持 Windows 2000 / XP / Vista / Win 7 相位误差 < 1.5ns 最大输入电压 ±30V 输入阻抗 500KΩ/10pF 安规认证 FCC / CE / WEEE / RoHS /SVHC
堆栈功能	支持 Channel mode: LAP-C(322000) + LAP-C(322000) => Channel = 62CH, Memory = 2Mbits Memory mode: LAP-C(32128) + LAP-C(32128) => Channel = 31CH, Memory = 256Kbits
Double模式	支持通道: 16通道内存容量: 256K

【电气规格】
项目	Min	Type	Max
工作电压	4.5V	5V	5.5V
静态消耗电流	–	–	200mA
工作消耗电流	–	–	400mA
静态消耗功率	–	–	1W
工作消耗功率	–	–	2W
相位误差	–	–	1.5ns
量测信道输入电压	-30V	–	+30V
参考电压	-6V	–	+6V
输入阻抗	–	500KΩ/10pf	–
工作温度	5℃	–	70℃
储存温度	-40℃	–	80℃
