孕龍科技邏輯分析儀可支援JTAG訊號解碼,將TAP控制器上的TCK、TMS、TDI、TDO及TRST接上邏輯分析儀後即可進行訊號解碼。
以Altera的MAX II做為JTAG測量目標進行訊號分析,使用茂倫的USB-Download Cable對MAX II做JTAG傳輸,並透過孕龍邏輯分析儀來擷取訊號。
透過訊號分接治具(將訊號一分為二)將MAX II上的JTAG PORT分接出來,一邊接上USB-Download Cable,另一邊透過測試接上孕龍邏輯分析儀(預設連接通道為A0 ~ A3)。連接完成如圖一所示。

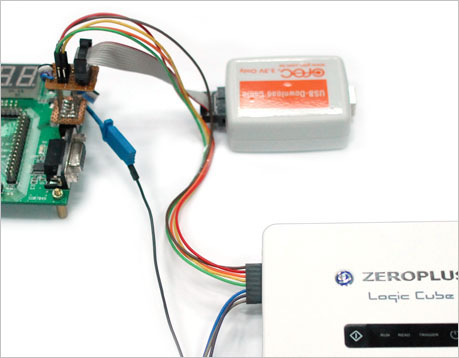

圖一: 測試環境連接完成
連接完成後便可以開啟孕龍邏輯分析儀軟體進行訊號測量(邏輯分析儀操作方式請參閱孕龍科技網站www.zeroplus.com.tw),擷取完成波形如圖二所示。
圖二: JTAG訊號擷取完成
