孕龙科技逻辑分析仪领先推出波形压缩技术,对于一般计算机使用者而言,Win zip 或是Win RAR此类的压缩软件应该不会陌生,这些压缩软件的作用在于可以将档案经过特殊的压缩运算方法来达到降低档案大小。比如在一支1G的随身碟中原本只能够放入10个档案,经过压缩后因为档案变小,在1G的随身碟中就可能放入20个档案以上。
使用孕龙逻辑分析仪,设定1Mbits的内存、50MHz的取样率进行波形撷取,如图一表示为尚未压缩的波形。
图一 : 尚未开启波形压缩之时间长度为20.972ms

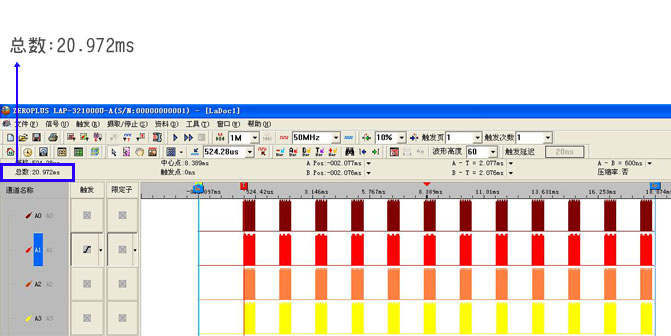

左上角蓝色框选处为此段波形的总时间长,此时的总时间长度为20.972ms, 1Mbits内存就类似1G的随身碟,在未压缩的时候1Mbits内存仅能存20.972ms,当以同样的讯号设定条件进行波形压缩后可明显看出两者的差异,如图二
图二 : 已开启波形压缩之时间长度为3.243s

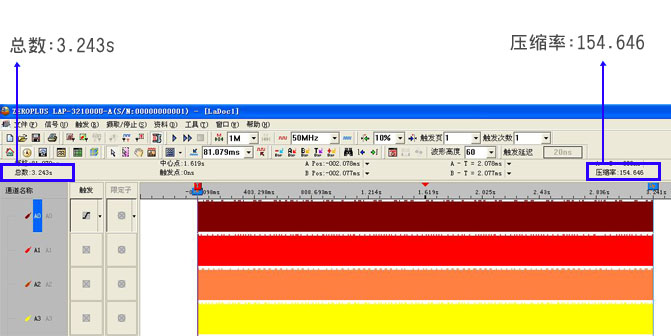

左上角蓝色框选处为该段波形的时间总长,时间长度为3.243s,右上角红色框选处为此段波形的压缩率,经过压缩后在原本1Mbits的内存中可以存放至3.243s,压缩倍率为154.646倍。再看到图片内波形显示区中的波形,我们将压缩后的波形展开 如图三。

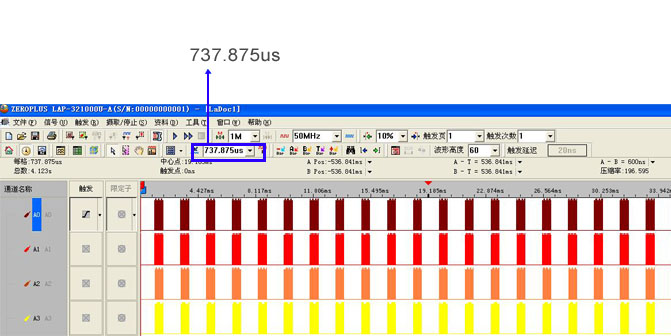

图三 : 将压缩后波形的时间单位展开至每格737.875us
图三中的每一段波形都是原本图一未压缩时的内容,而且孕龙逻辑分析仪压缩技术是采用硬件压缩方式进行计算,不会造成波形失真,让使用者在面对长时间的讯号时能够以有限的硬件成本发挥无限的工作效率。
