《孕龍科技電子報》 第002期
2008年12月2日出刊
孕龍科技邏輯分析儀領先推出波形壓縮技術,對於一般電腦使用者而言,Win zip 或是Win RAR此類的壓縮軟體應該不會陌生,這些壓縮軟體的作用在於可以將檔案經過特殊的壓縮運算方法來達到降低檔案大小。比如在一支1G的隨身碟中原本只能夠放入10個檔案,經過壓縮後因為檔案變小,在1G的隨身碟中就可能放入20個檔案以上。
使用孕龍邏輯分析儀,設定1Mbits的記憶體、50MHz的取樣率進行波形擷取,如圖一表示為尚未壓縮的波形。

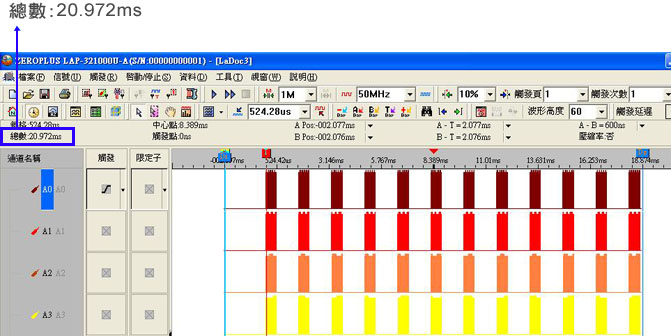

圖一 : 尚未開啟波形壓縮之時間長度為20.972ms
左上角藍色框選處為此段波形的總時間長,此時的總時間長度為20.972ms, 1Mbits記憶體就類似1G的隨身碟,在未壓縮的時候1Mbits記憶體僅能存20.972ms,當以同樣的訊號設定條件進行波形壓縮後可明顯看出兩者的差異,如圖二

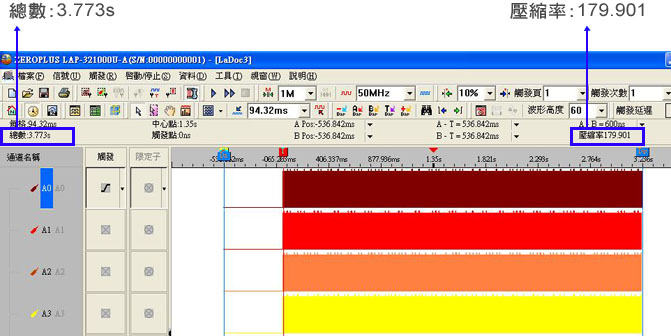

圖二 : 已開啟波形壓縮之時間長度為3.773s
左上角藍色框選處為該段波形的時間總長,時間長度為3.773s,右上角紅色框選處為此段波形的壓縮率,經過壓縮後在原本1Mbits的記憶體中可以存放至3.773s,壓縮倍率為179.901倍。再看到圖片內波形顯示區中的波形,我們將壓縮後的波形展開如圖三。

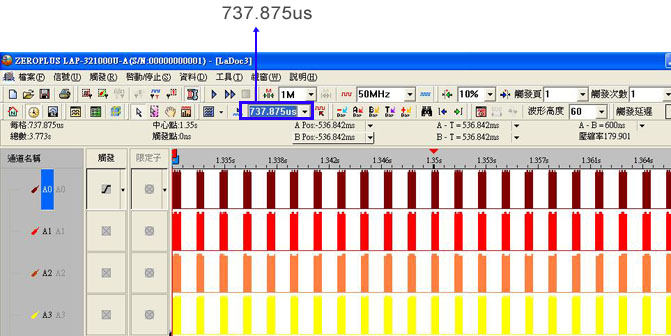

圖三 : 將壓縮後波形的時間單位展開至每格737.875us
圖三中的每一段波形都是原本圖一未壓縮時的內容,而且孕龍邏輯分析儀壓縮技術是採用硬體壓縮方式進行計算,不會造成波形失真,讓使用者在面對長時間的訊號時能夠以有限的硬體成本發揮無限的工作效率。
